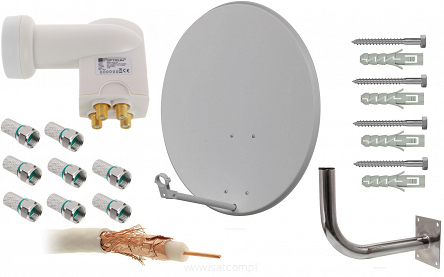

Antena satelitarna Corab ASC-800 jasna konwerter QUAD, stojak, kabel 30mb, 8x wtyk F i kołki

Parametry techniczne anteny:

• Producent: Corab
• Model: ASC-800M-J

• Zakres częstotliwości pracy: 10,7 – 12,75 GHz

• Wymiary części roboczej reflektora: 799 x 720 mm

• Wymiary zewnętrzne reflektora: 831 x 752 mm

• Kąt offset: 25,64 stopni

• Ogniskowa (f): 412,5 mm

• Stosunek f/D: 0,57

• Zysk energetyczny dla 10,70 GHz: 37,00 dB

• Zysk energetyczny dla 11,70 GHz: 37,40 dB

• Zysk energetyczny dla 12,75 GHz: 38,50 dB

• Zakres regulacji kąta azymutu: 0 – 180 stopni

• Zakres regulacji kąta elewacji: 7 – 50 stopni

• Średnica masztu: 32 – 60 mm

• Mocowanie konwertera: 40 mm
• Mocowanie do masztu: cybanty z gwintem M8, nakrętki 13mm
• Pokrycie reflektora: farba poliestrowa

• Grubość blachy reflektora: 0,6 mm

• Wykończenie powierzchni akcesoriów: ocynkowane

• Prędkość operacyjna wiatru: 121 km/h

• Prędkość wiatru maksymalna: 68,5 km/h

• Zakres temperatury pracy: -40+55°C

• waga: 3,9kg
• produkt polski

Dane techniczne przewodu:

• Producent: Satec
• Żyła wewnętrzna: Cu 1,02mm

• Dielektryk spieniony PE: 4,6m

• Ekran: folia Cu + oplot Cu 80%

• Powłoka zewnętrzna: PVC 6,8mm

• Waga: 4,4kg/100mb

• Impedancja: 75 Ohm

• Współczynnik skrócenia fali: 85(%)

• Pojemność jednostkowa: 53pF/m

• Rezystancja dla prądu stałego - żyła wew./żyła zew. 24 Ohm/km

• Skuteczność ekranowania ( 100 – 900 MHz ) > 80dB

• Współczynnik tłumienności niedopasowanej 300MHz - >24dB; 900MHz - >20dB; 2150MHz - >18 dB

Specyfikacja dla konwertera:

• model: Opticum Red Robust
• liczba wyjść: 4x gniazda typu F
• częstotliwość wejściowa: 10,7-11,8 GHz/11,7-12,75 GHz
• 4 niezależne wyjścia V i H dla częstotliwości heterodyny 9,75/10,6 GHz
• przełączany napięciem i tonem 22 kHz
• współczynnik szumów: 0,1 dB
• wzmocnienie: 52 dB
• max pobór prądu: 150 mA
• średnica mocowania: 40 mm
• bryzgoszczelna osłona

Specyfikacja dla stojaka murowego:

• odstęp od ściany 30cm
• długość pionowej rurki mocującej 160mm (prosty odcinek)
• średnica rurki 38mm
• otwory mocujące na kołki rozporowe 8,7cm x 11,5cm
• blacha o grubości: 2,5mm
• wymiary blachy: 145x120mm
• uchwyt zaślepiony plastikowym kapturkiem
• produkt polski
