Kabel koncentryczny Satec RF-5X (H155) 50 Ohm oplot Cu rolka PE 1mb

Stosowany do transmisji m. in. w bezprzewodowych systemach monitoringu, bezprzewodowych sieciach komputerowych, podłączeniach anten Wi-Fi, GSM i LTE z modemami czy transmisji danych drogą radiową zarówno w instalacjach nadawczych i odbiorczych.

Dzięki powłoce wykonanej z polietylenu (PE) kabel odporny na promieniowanie UV co oznacza, że z powodzeniem może być stosowany na zewnątrz. Żyła wewnętrzna wykonana jako linka z drutów miedzianych o średnicy całkowitej 1,35mm zapewna możliwie niskie straty nawet na większych odległościach. Zastosowanie podwójnego ekranu wykonanego z folii Cu-Al-PET oraz gęstego 80% oplotu z drutów CuCA pozwoliło uzyskać kabel o niskiej tłumienności i jednocześnie obniżyć nieco koszt wykonania przewodu - przy zachowaniu konkurencyjności pod względem parametrów z wyrobami innych producentów wykonanymi z pełnej miedzi.

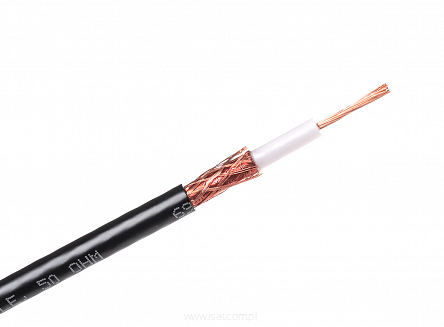

Konstrukcja:

• Żyła wewnętrzna: linka z drutów miedzianych (Cu 7 x 0.45mm), średnica całkowita 1.35mm
• Dielektryk: spieniony fizyczne PE, średnica 3,6mm
• Ekran (żyła zewnętrzna): Folia Cu-Al-PET + 80% oplot z drutów CuCA
• Powłoka zewnętrzna: polietylen (PE), średnica całkowita 5,4mm, kolor czarny (RAL 9005), odporna na UV

Normy:

• EN 50117, DIN 47264, IEC 61196-1

Właściwości mechaniczne:

• Minimalny promień zginania: 5x średnica kabla (bez obciążenia), 10x średnica kabla (z obciążeniem)
• Zakres temperatur: podczas pracy -30°C do + 70°C, podczas instalacji -15°C do + 55°C

Właściwości elektryczne:

• Pojemność jednostkowa: 84pF/m
• Współczynnik skrócenia fali: 78%
• Impedancja charakterystyczna: 50 Ohm
• Skuteczność ekranowania:  >85 dB
• Tłumienność odbiciowa: >26dB dla częstotliwości 50 - 450MHz, >23dB dla 450 - 1000MHz
