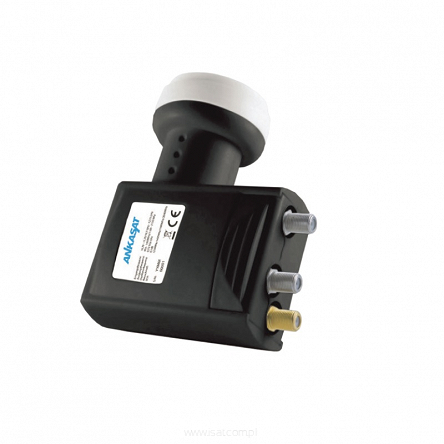

Konwerter Ankasat SCR Unicable + 2x Legacy 4K na 6 odbiorników

Warunkiem poprawnej współpracy konwertera z odbiornikami satelitarnymi jest obsługa funkcja unicable przez tuner (można to sprawdzić w menu tunera), która polega na wykorzystaniu do transmisji sygnału 4 częstotliwości: 1210MHz, 1420MHz, 1680 i 2040MHz.
Dzięki dwóm dodatkowym wyjściom typu Legacy do konwertera można podłączyć dwa odbiorniki nieobsługujące technologii Unicable. Rozwiązuje to problem posiadania starszego dekodera, który nie współpracowałby z nowoczesną technologią unicable i jednocześnie pozwala korzystać z wygody transmisji jednokablowej jaką obsługują nowsze tunery. Gdy będziemy chcieli dołożyć w domu kolejny odbiornik wystarczy rozgałęzić sygnał przed odbiornikiem z unicable i wpiąć do instalacji nowy - bez potrzeby zmiany standardowego konwertera na taki z większą ilością wyjść lub ciągnięcia nowych kabli bezpośrednio od niego.

Aby skorzystać z możliwości technologii Unicable konieczne jest zaprogramowanie zarówno konwertera jak i odbiornika na jeden z 4 kanałów opisanych w specyfikacji urządzenia i przesłanie wszystkiego jednym kablem. Konwertery uncicable są alternatywą dla np. standardowych typu quad lub octo, gdzie od urządzenia konieczne jest poprowadzenie nawet 8 oddzielnych kabli do 8 odbiorników.

Istotą działania konwertera jest zmiany częstotliwości sygnału satelitarnego na niższą dostosowując go do możliwości odbiorczych tunera TV-SAT. Urządzenie umożliwia odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) (wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V) w zakresie dwóch pasm częstotliwości - pasma dolnego 10,7 - 11,7GHz i pasma górnego 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika satelitarnego o częstotliwości 22kHz i amplitudzie 0,6V).

Parametry techniczne:

• Producent: Ankasat
• Typ: Unicable 4x
• Model: ANK SCR Legacy 2

• Do odbioru transmisji HDTV DVB-S2 w 4K

• Ilość wyjść: 4x gniazdo typu F z osłoną bryzgoszczelną
  - Legacy x2 - standardowe wyjście analogowe
  - Unicable Quad 4x - wyjście cyfrowe (4 sygnały SAT: 1210 MHz; 1420 MHz; 1680 MHz; 2040 MHz);

• Częstotliwość wejściowa: 10,7-11,8GHz / 11,7-12,75GHz

• Częstotliwość heterodyny: 9,75GHz / 10,6GHz

• Częstotliwość wyjściowa (Legacy): 950 - 2150MHz

• Częstotliwość wyjściowa (SCR): 1210; 1420; 1680; 2040 MHz

• Wzmocnienie: wyjście 57dB Min.

• Współczynnik szumów: typowo 0,1db
• Max. pobór prądu: 200mA

• Średnica uchwytu mocującego: 40mm
• Temperatura pracy: - 40˚C + 65˚C
