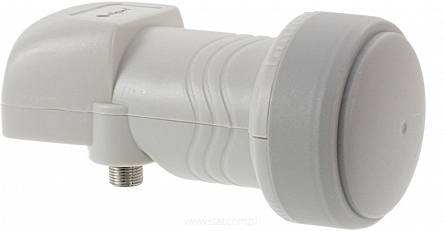

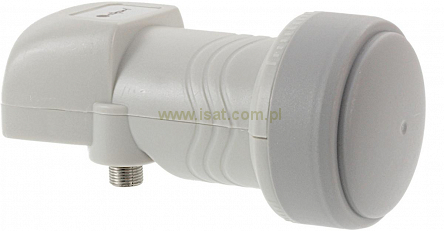

Konwerter satelitarny SINGLE DPM jedno wyjście
- Dodaj recenzję:
- Kod: 1205
- Kod producenta: 5906881178591
-
- szt.
- Cena netto: 11,01 zł / szt. 13,54 zł / szt.
Konwerter pełnozakresowy (fullband) DPM model GKF-2131 umożliwia odbiór przekazów satelitarnych w jednym punkcie odbioru. Montowany w ognisku anteny satelitarnej dokonuje przemiany sygnału satelitarnego na niższą częstotliwość dostosowując go do możliwości odbiorczych tunera TV-SAT.
Pozwala na odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) (wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V) w zakresie dwóch pasm częstotliwości - pasma dolnego 10,7 - 11,7GHz i pasma górnego 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika satelitarnego o częstotliwości 22kHz i amplitudzie 0,6V).
Działa ze wszystkimi dekoderami na rynku.
Dane techniczne:
- ilość wyjść: 1x gniazdo typu F
- częstotliwość wejściowa: 10,7 - 11,8GHz / 11,7 - 12,75GHz
- częstotliwość heterodyny: 9,75 / 10,6GHz
- częstotliwość wyjściowa: dolne pasmo 950 - 1950MHz
- częstotliwość wyjściowa: górne pasmo 1100 - 2150MHz
- przełączenie pomiędzy pasmami: ton 22kHz
- współczynnik szumów: 0,1dB
- wzmocnienie: 60dB
- średnica uchwytu mocującego: 40mm
Dodatkowe informacje dotyczące konwerterów i ich parametrów tutaj
