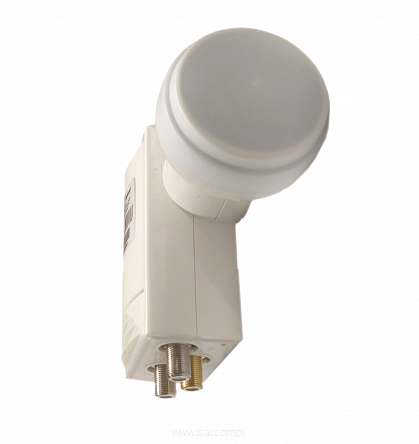

Konwerter unicable II Opticum Robust +Twin, 2xLegacy + Unicable II (8 sygnałów)

Zadaniem konwertera jest przemiana sygnału satelitarnego na niższą częstotliwość dostosowaną do możliwości odbioru tunerów TV-SAT. Pozwala na odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) (wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V) w zakresie dwóch pasm częstotliwości - pasma dolnego 10,7 - 11,7GHz i pasma górnego 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika satelitarnego o częstotliwości 22kHz i amplitudzie 0,6V).

Warunkiem poprawnej pracy konwerterów tego typu jest dostępność funkcji single cable (unicable) w menu tunera, która polega na wykorzystaniu do transmisji sygnału 8 częstotliwości: 1210MHz, 1420MHz, 1680MHz, 2040MHz, 970MHz, 1030MHz, 1090MHz, 1150MHz. Dodatkowe dwa wyjścia satelitarne typu single umożliwiają podłączenie dwóch niezależnych dekoderów nie obsługujących komend Unicable, co daje łącznie możliwość podłączenia do jednego konwertera maksymalnie 10 odbiorników.

Dane techniczne:

• typ: UNICABLE (SINGLE CABLE) + TWIN
• do odbioru transmisji HDTV DVB-S2 4K ULTRA

• dolne pasmo wejściowe: 10,7-11,7 GHz
• oscylator dolny: 9,75 GHz
• górne pasmo wejściowe; 11,7-12,75 GHz
• oscylator górny: 10,6 GHz
• kanały unicable:
  - wyjście IF kanał 1 (SCR): 1210 MHz
  - wyjście IF kanał 2 (SCR): 1420 MHz
  - wyjście IF kanał 3 (SCR): 1680 MHz
  - wyjście IF kanał 4 (SCR): 2040 MHz
  - wyjście IF kanał 5 (SCR): 970 MHz
  - wyjście IF kanał 6 (SCR): 1030 MHz
  - wyjście IF kanał 7 (SCR): 1090 MHz
  - wyjście IF kanał 8 (SCR): 1150 MHz
• wzmocnienie: pow. 57 dB
• ilość wyjść full band: 2
• współczynnik szumów: 0,1 dB
• pobór prądu: 300 mA
• średnica uchwytu: 40 mm
• temperatura pracy: - 40˚C + 65˚C
