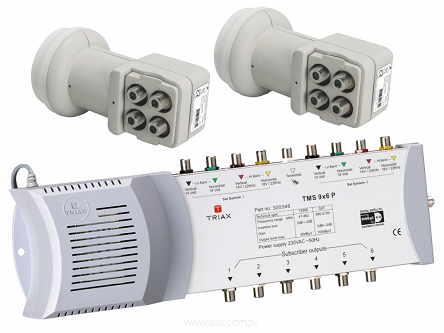

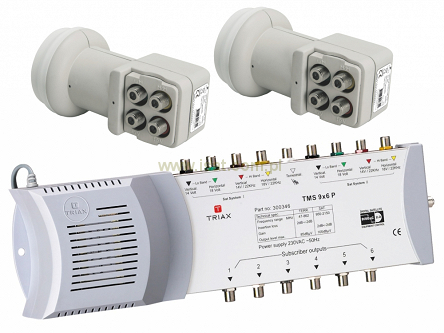

Multiswich Triax 9/6 TMS9x6P 6 TV hotbird astra 2xquattro

Umożliwia łączenie sygnałów telewizji naziemnej z sygnałami z dwóch niezależnych pozycji satelit (np. Astra i HotBird ) i przesyłanie ich jednym przewodem do sześciu niezależnych punktów odbioru.

Do rozdzielenia sygnału na osobne sygnały radiowe, TV i SAT potrzebne jest 6 gniazd RTV-SAT.

Parametry techniczne multiswitcha:

• liczba wejść:
  a) 8x SAT złącza typu F
  b) 1x DVB-T złącze typu F
• liczba wyjść: 6x złącze typu F
• protokół komunikacyjny: DiSEqC 2.0
• zakres częstotliwości: TV 47-862 MHz, SAT 950-2150 MHz
• współpraca z konwerterami Quattro
• napięcie przełączające: 13/18 V, 0/22 kHz;
• max. poziom sygnału na wejściu:
  85 dB (47-862 MHz)
  100 dB (950-2150 MHz);
• tłumienie wejście/wyjście:
  11/8 dB (47-862 MHz)
  14/7 dB (950-2150 MHz)
• wymiary: 359x103x71 mm

Parametry techniczne konwerterów:

• typ: QUATTRO
• ilość wyjść: 4
• gniazda wyjściowe: typu F (75 Ohm)
• 2 wyjścia V i H dla częstotliwości heterodyny 9,75 GHz
• 2 wyjścia V i H dla częstotliwości heterodyny 10,6 GHz
• częstotliwość wyjściowa: dolne pasmo 950-1950 MHz , górne pasmo 1100-2150 MHz
• współczynnik szumów: 0.3 dB
• wzmocnienie: 55..65 db
• pobór prądu konwertera ok. 130 mA
• średnica mocowania 40 mm
• masa: 105 g
