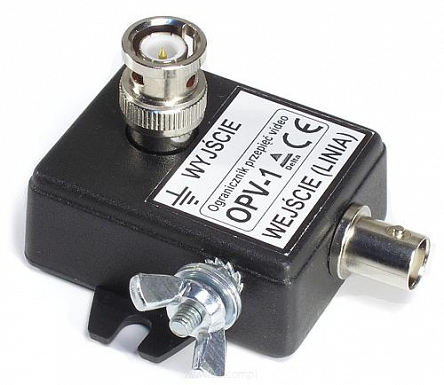

Ogranicznik OPV-1

  • Dodaj recenzję:
  • Kod: 5823
  • szt.
  • Cena netto: 44,63 zł / szt. 54,90 zł / szt.

ogranicznik przepięć video OPV1; zabezpiecza kamerę przed skutkami wyładowań atmosferycznych; napięcie ochrony >2.4V; poziom ochrony przy 1000V/uS 700V; maksymalny prąd wyładowczy (8/20uS): 5kA; pasmo 0-160MHz;

Ogranicznik przepięć OPV-1 skutecznie zabezpiecza linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video; OPV1 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania; w urządzeniu zastosowano ultra-szybkie diody przełączające dużej mocy, które w przypadku pojawienia się napięcia większego od 2,4V pomiędzy masą, a żyłą sygnału zewrą linię, co zapobiegnie uszkodzeniu kamery; ogranicznik przepięć może być oczywiście stosowany dla zabezpieczenia również monitorów, rejestratorów lub kart przechwytywania video.

Dane techniczne:
napięcie ochrony: > 2.4V;
maksymalny prąd wyładowczy (8/20uS): 5kA;
poziom ochrony przy 1000V/uS: 700V;
tłumienie przelotowe: 0,3dB;
rezystancja zabezpieczenia dla 10V: > 20 GΩ;
czas reakcji: 6.25 ns;
pojemność: 27 pF;
pasmo przenoszenia: 0-160 MHz;
uziemienie masy: pośrednie, przez iskrownik gazowy i śrubę uziemiającą;
typ złącza wejścia: gniazdo BNC;
typ złącza wyjścia: wtyk BNC;
masa: 55g;
wymiary:68x39x61mm;
temperatura pracy: od -20 do 50 oC;

Uwaga:
-ogranicznik OPV-1 nie jest symetryczny i chronione urządzenie należy podłączyć do wtyku BNC – WYJŚCIE, zaś WEJŚCIE łączymy z linią przesyłową;
-OPV-1 należy podłączyć do sprawnej instalacji uziemiającej;
-ogranicznik należy umieścić jak najbliżej ochranianego urządzenia;
