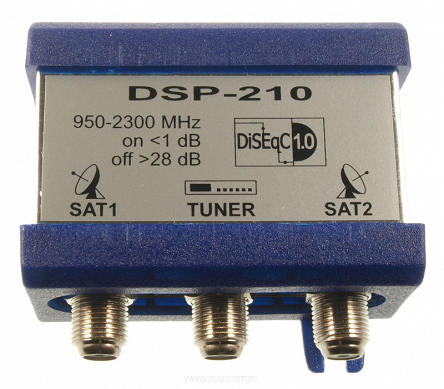

Przełącznik DiSEqC DSP210

  • Dodaj recenzję:
  • Kod: 3372
  • Dostępność: Brak

przełącznik DSP210 umożliwia podłączenie do jednego wejścia odbiornika TV-SAT dwóch konwerterów; jest on sterowany sygnałem DiSEqC w wersji 1.0 i 1.1, lub sygnałem Tone Burst (mini DiSEqC); tłumienie poniżej 1 dB umożliwia pracę przełącznika z małymi czaszami; separacja wejść powyżej 28dB umożliwia stosowanie przełącznika z konwerterami typu TWIN i QUAD; posiada zabezpieczenie przeciwzwarciowe; możliwość stosowania na zewnątrz -puszka zewnętrzna dostępna osobno;

Przełącznik DSP210 umożliwia podłączenie do jednego wejścia odbiornika TV-SAT dwóch konwerterów. Jest on sterowany sygnałem DiSEqC w wersji 1.0, 1.1 (np. tunery Polsatu Cyfrowego) lub sygnałem Tone Burst (mini DiSEqC).

Do przełączania torów sygnałowych wykorzystano diody typu PIN, co pozwoliło na osiągnięcie bardzo niskiego tłumienia dla sygnału przejściowego poniżej 1 dB oraz wysoką separację wejść ok. 28 dB dającą możliwość współpracy w układach z konwerterami typu TWIN i QUAD. Oprogramowanie uwzględnia błędy w sygnale DiSEqC jakie cechują niektóre tunery Polsatu, dzięki czemu nie powinno sprawiać problemu przełączanie dla tunerów Sagem i Samsung.

Zastosowanie
Przełącznik stosuje się w celu podłączenia do jednego tunera satelitarnego dwóch konwerterów (układ z dwoma antenami satelitarnymi, albo dwa konwertery na jednej czaszy, tzw. ”zez”). Do przełącznika konwerterów służy sygnał DiSEqC lub ”tone burst” generowany przez tuner satelitarny i przesyłany kablem koncentrycznym łączącym tuner z konwerterami. Aby przełącznik pracował poprawnie należy się upewnić czy tuner generuje powyższe sygnały, oraz zaprogramować dla każdego kanału właściwą komendę DiSEqC.

Montaż
Do gniazda TUNER na przełączniku podłączamy tuner satelitarny, a do gniazd SAT1 i SAT2 konwertery. W przypadku stosowania na zewnątrz pomieszczeń należy umieścić przełącznik wraz z gniazdami podłączeniowymi w osłonie przeciw deszczowej kod 0108 wyprowadzając kable do dołu.

Dane Techniczne
częstotliwość pracy: 950 - 2300 MHz;
tłumienie dla wej. pracującego - max 1 dB;
tłumienie dla wej. niepracującego/separacja wejść - min 28 dB;
max. prąd zasilania konwertera - 500 mA;
zabezpiecznie przeciwzwarciowe - tak;
kody przełączające - DiSEqC 1.0/1.1/1.15 lub tone burst;
podłączenie wejścia/wyjścia: gniazda typu F;
przy zastosowaniu osłonki możliwość stosowania na zewnątrz;

produkt polski - producent Sat-Serwis
