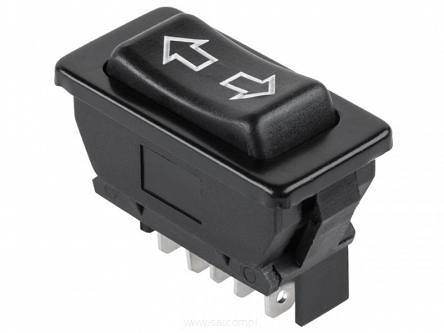

Przełącznik sterowania szyb auta ASW-01 5 pin 12V DC
- Dodaj recenzję:
- Kod: 7520
- Kod producenta: 5901436724612
-
- szt.
- Cena netto: 9,23 zł / szt. 11,35 zł / szt.
Przełącznik do sterowania szyb samochodu model ASW-01, czarny, bez podświetlenia, sposób przełączania (ON)-OFF-(ON), 5 PIN, konfiguracja styków DPDT 5P, obciążalność prądowa styków max 20A przy 12V DC, monostabilny - po naciśnięciu wraca do stanu poprzedniego, liczba pozycji stabilnych - 1.
Przełącznik umożliwia sterowanie kierunkiem obrotu silnika przez zmianę polaryzacji napięcia. Napięcie stałe podłączone do włącznika podawane jest na zaciski wyjściowe w polaryzacjach + - lub - + w zależności od położenia klawisza. Wyprowadzenia (od lewej strony):
- Pin 1 - zacisk A silniczka szyby
- Pin 2 - Masa "-"
- Pin 3 - Zasilanie "+"
- Pin 4 - Masa "-"
- Pin 5 - zacisk B silniczka szyby
Parametry techniczne:
- Typ: samochodowy
- Rodzaj: monostabilny / chwilowy (po przełączeniu wraca do poprzedniego położenia)
- Model: ASW-01
- Konfiguracja styków: DPDT 5P
- Ilość wszystkich pozycji: 3
- Ilość pozycji stabilnych: 1 (pozycja OFF)
- Sposób przełączania: (ON)-OFF-(ON); nawias oznacza pozycję chwilową
- Ilość pin: 5
- Obciążalność styków: 20A przy 12V DC, 10A przy 30V DC
- Rezystancja styku: max. 50mΩ
- Kolor klawisza: czarny
- Podświetlenie: brak
- Zakres temperatur pracy: -25°C ... +85°C
- Żywotność: 10000 cykli
- Wyprowadzenia: konektory 5 x 1mm, długość wyprowadzeń 9.5mm
Wymiary:
- Otwór montażowy: 38 x 18mm (długość x szerokość)
- Wymiary kołnierza: 41.5 x 21 x 3.5mm (długość x szerokość x wysokość)
- Wymiaru obudowy: 36 x 17.6 x 25mm (długość x szerokość x wysokość)
