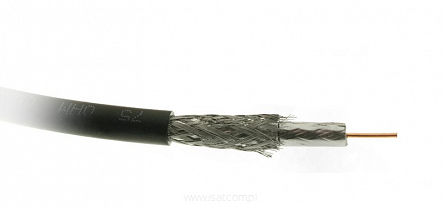

Przewód CTF167 Trishild RG11
- Dodaj recenzję:
- Kod: 2138
-
Dostępność: Brak
CTF-167 Tri-shield to wysokiej klasy kabel dystrybucyjny, stosowany głównie w profesjonalnych sieciach rozprowadzających sygnał TV; charakteryzuje się niskim tłumieniem w szerokim zakresie częstotliwości, wymiarami standardowego przewodu typu RG-11 oraz wyjątkowo wysokim współczynnikiem ekranowania. bardzo dobre parametry w szerokim przedziale częstotliwości czynią z CTF-167 Tri-shield uniwersalny kabel współosiowy, który może znaleźć zastosowanie nie tylko w profesjonalnych sieciach CATV;
kabel został zaprojektowany z myślą o idealnym przekazie sygnału cyfrowego w bardzo trudnych warunkach zewnętrznych; można go układać bezpośrednio w ziemi, w kanalizacji kablowej lub na powietrzu (na zewnątrz budynków); zastosowana powłoka zewnętrzna z polietylenu jest odporna na działanie promieni UV oraz czynników atmosferycznych; wypełnienie ośrodka kabla specjalnym żelem zabezpiecza kabel przed ewentualną penetracją wody; dielektryk wykonano z polietylenu spienionego fizycznie, co dodatkowo uodparnia go na działanie wilgoci i zapewnia zachowanie parametrów w bardzo długim okresie czasu; żyła wewnętrzna o średnicy 1,63mm jest wykonana z miedzi; ekran jest trójwarstwowy, zbudowany z folii Al/Pet przyklejonej do dielektryka, oplotu 60% i dodatkowej folii Al/Pet przyklejonej do powłoki zewnętrznej;
kabel został zaprojektowany z myślą o idealnym przekazie sygnału cyfrowego w bardzo trudnych warunkach zewnętrznych; można go układać bezpośrednio w ziemi, w kanalizacji kablowej lub na powietrzu (na zewnątrz budynków); zastosowana powłoka zewnętrzna z polietylenu jest odporna na działanie promieni UV oraz czynników atmosferycznych; wypełnienie ośrodka kabla specjalnym żelem zabezpiecza kabel przed ewentualną penetracją wody; dielektryk wykonano z polietylenu spienionego fizycznie, co dodatkowo uodparnia go na działanie wilgoci i zapewnia zachowanie parametrów w bardzo długim okresie czasu; żyła wewnętrzna o średnicy 1,63mm jest wykonana z miedzi; ekran jest trójwarstwowy, zbudowany z folii Al/Pet przyklejonej do dielektryka, oplotu 60% i dodatkowej folii Al/Pet przyklejonej do powłoki zewnętrznej;
Dane techniczne:
typ: CTF167;
dielektryk spieniony fizycznie PE 7,11mm;
ekran: klejona folia Al/Pet + oplot 60% + klejona folia Al/Pet;
powłoka zewnętrzna: PE 10,1mm, kolor czarny + zabezpieczenie żelem;
masa całkowita: 86kg/km;
impedancja: 75ohm;
współczynnik skrócenia fali: 85%;
pojemność jednostkowa: 54pF/m;
rezystancja dla prądu stałego: żyła wew./żyła zew. 9/15ohm/km;
skuteczność ekranowania: (30 - 1000MHz) > 110dB;
tłumienność:
50MHz: 3,1dB/100m;
100MHz: 4,3dB/100m;
200MHz: 6,1dB/100m;
450MHz: 9,1dB/100m;
860MHz: 12,9dB/100m;
1000MHz: 14,3dB/100m;
1350MHz: 17,1dB/100m;
1750MHz: 20,1dB/100m;
2150MHz: 23,0dB/100m;
2400MHz: 24,5dB/100m;
3000MHz: 27,3dB/100m;
