Przewód koncentryczny Conotech NS100TRI GEL 300m żyła 1mm Cu Trishield oplot AL 90% żel

Przewodnik został otulony polietylenem spienianym fizycznie azotem (N), cechującym się szczególnie skuteczną izolacją dielektryczną. Ekranowanie przewodu wykonane jest zgodnie ze standardem Trishield, w którym stosuje się potrójne zabezpieczenie rdzenia, składające się z warstwy folii aluminiowej AL/PET, oplotu aluminiowego o współczynniku pokrycia aż 90% oraz kolejnej warstwy folii aluminiowej AL/PET.

Ponadto przewód został wypełniony żelem hydrofobowym, zapewniającym odporność kabla na wzdłużoną penetrację wody. Powłoka zewnętrzna wykonana jest z polietylenu (PE) w kolorze czarnym, o średnicy 6,8 mm, która pełni funkcję ochronną przed uszkodzeniami mechanicznymi oraz zewnętrznymi warunkami atmosferycznymi.

Spełnia wymogi Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 r., które weszło w życie 22.02.2013 roku oraz jest zgodny z normą EN 50117 i standardem klasy A.

Kabel koncentryczny (zwany również współosiowym lub koaksjalnym) umożliwia transmisję sygnałów cyfrowych oraz sinusoidalnych w zakresie 20 Hz - 15 GHz. Jego zastosowanie służy do tworzenia połączeń przewodowych w instalacjach teleinformatycznych. Przewód dedykowany jest do zewnętrznych/ziemnych instalacji zbiorczych, indywidualnych, jak i multiswitchowych. Z powodzeniem może być implementowany do odbioru naziemnej telewizji cyfrowej DVB-T, radia FM/DAB oraz telewizji satelitarnej DVB-S/S2. Znajduje również zastosowanie przy instalacjach telewizji przemysłowej CCTV.

Dzięki wysokiej jakości oraz zgodności z dyrektywami Unijnymi i wymogami dotyczącymi budownictwa kabel NS100TRI GEL z powodzeniem stosuje wielu instalatorów obsługujących montaż instalacji teleinformatycznych na zewnątrz obiektów przemysłowych, jak i deweloperskich, dbających o trwałość oraz bezpieczeństwo sieci.

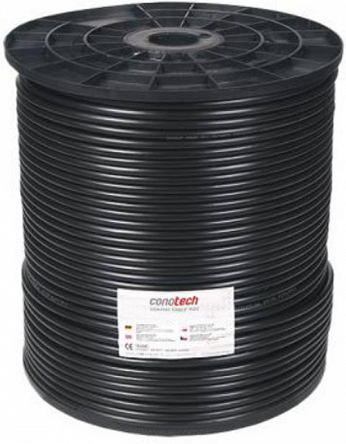

Przewód nawinięty jest na drewnianej szpuli oraz zapakowany w karton ochronny.

Dane techniczne:

• Producent: Conotech
• Rodzaj: RG-6
• Żyła wewnętrzna: miedziana (CU), ø 1,00 ± 0,02 mm
• Izolacja żyły: polietylen spieniany fizycznie azotem (FPE), ø 4,80 ± 0,02 mm
• Ekran 1: folia aluminium/PET (AL/PET), 0,04 mm
• Oplot: drut aluminiowy z optycznym pokryciem 90%, wypełniony żelem, 96 żył x0,12 mm
• Ekran 2: folia aluminium/PET (AL/PET), 0,04 mm
• Otulina zewnętrzna: polietylen (PE), kolor czarny
• Średnica przewodu: ø 6,8 mm
• Impedancja: 75 ± 3 Ω
• Klasa ekranowania: A
• Pojemność jednostkowa: 52 ± 2 pF/m;

• Współczynnik skuteczności ekranowania: >= 80dB;
• Temperatura pracy: -20 C ÷ +70 C
• Temperatura układania: 0 C ÷ +70 C
• Minimalny promień gięcia [x śred. kabla]: >8
• Przeznaczenie: zewnętrzne
• Zgodność z normami: EN 50117 Klasa A/A+, 2011/65/EU;2015/863 (RoHS 3)
• Długość: 300 m
• Waga: 12kg

Tłumienność dla odcinka 100m:

• 200MHz - 8,9dB
• 500MHz - 14,1dB
• 1000MHz - 20,5dB
• 2000MHz - 28,2dB
