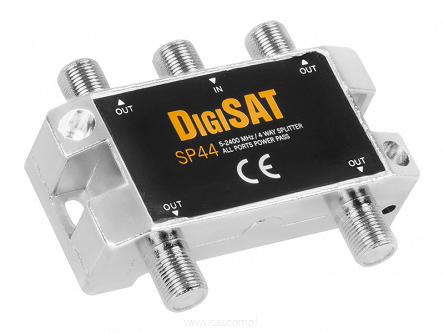

Rozgałęźnik TV-SAT 1/4 SP44 HQ obsługa Unicable przejście napięcia DC Pass

Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 4 przewody, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 4 odbiorniki TV. Dzięki możliwości przesyłu napięcia do konwertera (DC Power Pass) i niskiemu tłumieniu przejścia sygnału rozgałęźnik ten świetnie nadaje się do instalacji zbudowanych w oparciu o nowoczesną technologię Unicable, która umożliwia przesłanie kilku sygnałów satelitarnych jednym kablem do kilku urządzeń poprzez np. opisywany spliter.
Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

Dane techniczne:

• Typ: rozgałęźnik satelitarny

• Rodzaj rozgałęźnika: 4-krotny

• Model: SP44 HQ
• Pasmo częstotliwości: 5-2400 MHz

• Współczynnik przesiewania: 5-2400MHz = 100dB

• Przepuszcza napięcia (DC Power Pass): 24V DC max 800 mA

• Tłumienie przejścia (in-out):
    a) 2150-2400 MHz - max 11,0 dB
    b) 1000-2150 MHz - max 9,5 dB
    c) 40-1000 MHz - max 8,5 dB
    d) 5-40 MHz - max 8,0 dB

• Separacja wyjść: min. 20 dB

• Sygnał zwrotny: min. 10 dB
• Obudowa cynkowa, odlewana pod ciśnieniem, niklowana

• Bardzo skuteczne ekranowanie
• Gniazda typu F
• Impedancja: 75 ohm
