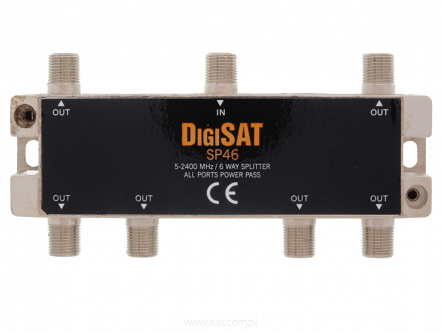

Rozgałęźnik TV-SAT 1/6 SP46 HQ obsługa Unicable przejście napięcia DC Pass

  • Dodaj recenzję:
  • Kod: 2444
  • Kod producenta: 5900804062684
  • Dostępność: Brak

Rozgałęźnik służy do rozgałęziania sygnałów radiowych i telewizyjnych w instalacjach antenowych zbiorowych oraz indywidualnych.

Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 6 przewodów, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 6 odbiorników TV. Dzięki możliwości przesyłu napięcia do konwertera (DC Power Pass) i niskiemu tłumieniu przejścia sygnału rozgałęźnik ten świetnie nadaje się do instalacji zbudowanych w oparciu o nowoczesną technologię Unicable, która umożliwia przesłanie kilku sygnałów satelitarnych jednym kablem do kilku urządzeń poprzez np. opisywany spliter.
Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

Dane techniczne:

  • Typ: rozgałęźnik satelitarny
  • Rodzaj rozgałęźnika: 6-krotny
  • Model: SP46 HQ
  • Pasmo częstotliwości: 5-2400 MHz
  • Współczynnik przesiewania: 5-2400MHz = 100dB
  • Przepuszcza napięcia (DC Power Pass): 24V DC max 800 mA
  • Tłumienie przejścia (in-out):
      a) 2150-2400 MHz - max 15,5 dB
      b) 1000-2150 MHz - max 12,5 dB
      c) 40-1000 MHz - max 11,0 dB
      d) 5-40 MHz - max 10,5 dB
  • Separacja wyjść: min. 20 dB
  • Sygnał zwrotny: min. 10 dB
  • Obudowa cynkowa, odlewana pod ciśnieniem, niklowana
  • Bardzo skuteczne ekranowanie
  • Gniazda typu F
  • Impedancja: 75 ohm
  • Wymiary zewnętrzne (z gniazdami F): 117 x 22 x 34mm (117 x 22 x 57mm)
  • 77-214#
