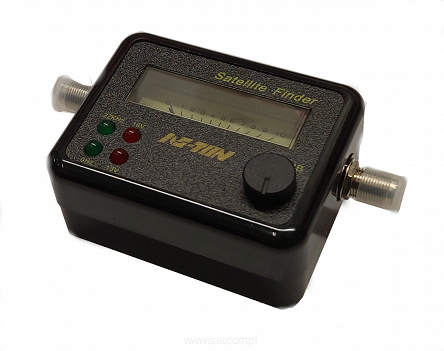

Tester satelitarny SAT-Finder miernik sygnału DVB-S SF-9506
- Dodaj recenzję:
- Kod: 4503
- Kod producenta: 5901592802179
-
Dostępność: Brak
Miernik satelitarny jest bardzo prostym i wygodnym w obsłudze urządzeniem do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną z diodą sygnalizującą napięcie.
Miernik posiada wychyłowy wskaźnik poziomu sygnału oraz wbudowany sygnalizator dźwiękowy o zmiennym natężeniu, który znacznie ułatwia bardzo dokładne ustawienie pozycji anteny satelitarnej.
Specyfikacja techniczna miernika:
- wskaźnik wychyłowy + sygnalizacja dźwiękiem
- zakres częstotliwości: 950-2150 MHz
- impedancja 75 om
- czułość wskazań 0.2dB
- poziom sygnału wejściowego: -40dBm ~-10dBm
- zakres pracy (LNB zysk): 52dB ~ 6dB
- zasilanie 13-18 V z tunera (nie wymaga baterii)
- dioda wskazująca zasilanie 13/18 V
- dioda wskazująca obecność sygnału 22 KHz
- konektor typu F
- certyfikat CE
Instrukcja obsługi:
- podłączyć konwerter do gniazda ”TO LNB” wskaźnika;
- podłączyć tuner satelitarny do złącza ”TO REC” wskaźnika;
- upewnić się, że tunera sat. jest podłączony do zasilania i uruchomiony;
- pokrętło czułości ustawić w pozycji skrajnie w prawo;
- ustawiając czaszę w poziomie i pionie doprowadzić do pełnego wychylenia wskaźnika;
- zmniejszyć czułość wskaźnika przekręcając pokrętło kilka stopni w lewo;
- powtarzać kroki 5 i 6 do momentu, kiedy wskazania przestaną rosnąć;
- odłączyć tester i podłączyć konwerter bezpośrednio z tunerem;
