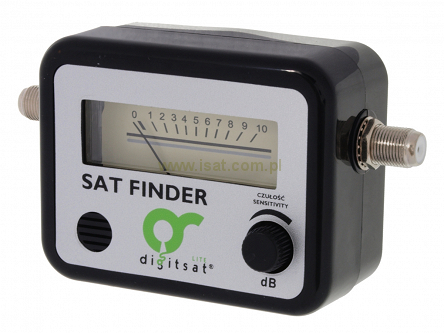

Tester sygnału satelitarnego DigitSat3000 satfinder
- Dodaj recenzję:
- Kod: 4566
- Kod producenta: 5901436853572
-
Dostępność: Brak

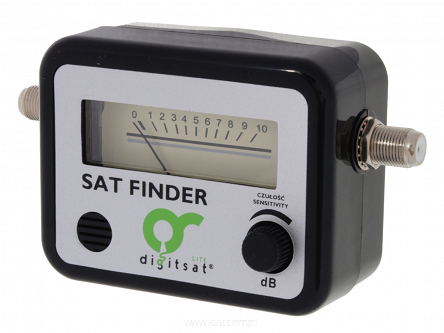

Satfinder DigitSat-3000 jest to analogowy wskaźnik, który pozwala na precyzyjne ustawienie anteny satelitarnej, miernik pracuje w torze pomiarowym pomiędzy konwerterem LNB, a tunerem satelitarnym. Zasilanie testera odbywa się bezpośrednio z tunera poprzez kabel koncentryczny.
Przyrząd wyposażony jest w wychyłowy wskaźnik magnetoelektryczny, potencjometr przeznaczony do regulacji czułości testera oraz w brzęczyk służący do oceny poziomu mierzonego sygnału bez potrzeby spoglądania na wskaźnik.
Dane techniczne:
- producent: DigitSat
- model: 3000
- podświetlana skala
- dźwiękowy sygnalizator poziomu sygnału
- zakres częstotliwości 950-2250 MHz
- wejście i wyjście sygnału na wtyki F
- napięcie zasilania 13-18V poprzez kabel antenowy z tunera
- wymiary: 10/6/4 cm
- waga: 100 g
Opakowanie nie zawiera przewodu połączeniowego miernika z konwerterem WF/WF-1,5M - należy go dokupić lub wykonać we własnym zakresie.
Instrukcja obsługi:
- podłączyć konwerter do gniazda ”TO LNB” wskaźnika
- podłączyć tuner satelitarny do złącza ”TO REC” wskaźnika
- upewnić się, że tunera sat. jest podłączony do zasilania i uruchomiony
- pokrętło czułości ustawić w pozycji skrajnie w prawo
- ustawiając czaszę w poziomie i pionie doprowadzić do pełnego wychylenia wskaźnika
- zmniejszyć czułość wskaźnika przekręcając pokrętło kilka stopni w lewo
- powtarzać kroki 5 i 6 do momentu, kiedy wskazania przestaną rosnąć
- odłączyć tester i podłączyć konwerter bezpośrednio z tunerem
