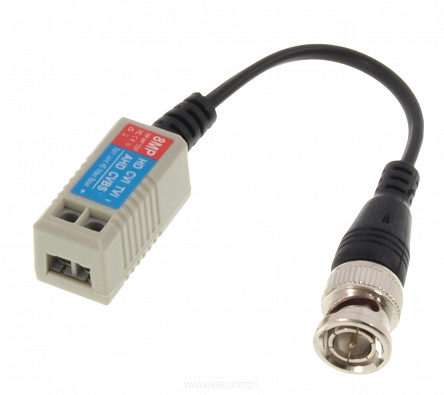

Transmiter CCTV mini + kabel transformator skrętka na BNC (koncentryk) 1szt
- Dodaj recenzję:
- Kod: 6151
- Kod producenta: 5902887046582
-
- szt.
- Cena netto: 4,76 zł / szt. 5,86 zł / szt.
Transformator zakończony wtykiem BNC przeznaczony jest do przesyłu sygnału video z jednego źródła za pomocą skrętki komputerowej. Krótki kabelek pomiędzy wtykiem BNC a mocowaniem skrętki komputerowej sprawia że można go podłączyć do gniazd BNC z ograniczoną ilością wolnego miejsca.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego. Nie ma znaczenia, który z elementów będziemy używać jako nadajnik i odbiornik. Przewody skrętki są mocowane za pomocą zacisków ze śrubkami.
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Parametry techniczne:
- Typ: transformator video
- Standard: AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
- Rodzaj urządzenia: Pasywne
- Liczba kanałów: 1
- Zasięg wideo: 250 m @ 720p - UTP kat. 5e, 150 m @ 1080p - UTP kat. 5e, 400 m @ CVBS - PAL / NTSC - UTP kat. 5e,
- Napięcie we/wy 75Ω (CVBS): 1 Vpp
- CMRR (dB @ 5MHz): 60 dB
- Impedancja złącza koncentrycznego: 75 Ω
- Impedancja złącza symetrycznego: 100 Ω
- Typ złącza koncentrycznego: BNC, Wtyk na przewodzie 9cm
- Typ złącza symetrycznego: Zaciski kablowe
- Temperatura pracy: -10 °C ... 55 °C
- Dopuszczalna względna wilgotność otoczenia: < 95 %
- Waga: 20 g
- Wymiary: 16 x 15 x 31 mm
Tłumienie (dotyczy dwóch urządzeń połączonych ze sobą):
- 4.43 MHz @ 0.39 dB
- 11 MHz @ 0.58 dB
- 21 MHz @ 0.80 dB
- 38 MHz @ 1.08 dB
- 42 MHz @ 1.26 dB
- 67.5 MHz @ 1.69 dB
