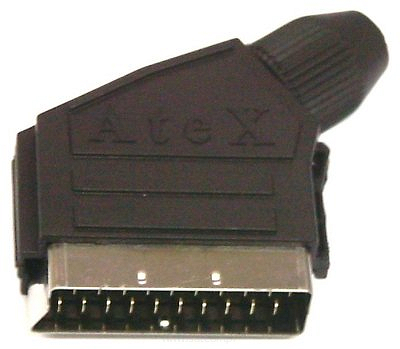

Wtyk montażowy Euro SCART 21 pin standard na przewód

Opis poszczególnych konektorów (pinów)

• 1 - wyjście audio kanał prawy (0.5 V rms <1k>2 - wejście audio kanał prawy (0.5 V rms >10k Ohm)
• 3 - wyjście audio kanał lewy + mono (0.5 V rms <1k>4 - masa sygnałów audio
• 5 - masa sygnału Blue z RGB
• 6 - wejście audio kanał lewy + mono (0.5 V rms >10k ohm)
• 7 - wejście sygnału RGB- Blue In 0.7 V 75 ohm
• 8 - przełącznik napięciowy wejść AV 9,5V do 12V (>10 kohm)
• 9 - masa sygnału Green z RGB
• 10 - CLKOUT Data 2: Clockpulse Out
• 11 - wejście sygnału RGB- Green In 0.7 V 75 ohm
• 12 - DATA Data 1: Data Out
• 13 - masa sygnału Red z RGB
• 14 - DATAGND Data Ground
• 15 - wejście sygnału RGB- Red/ Chrominance 0.7 V (Chrom.: 0.3 V burst) 75 ohm
• 16 - BLNK Blanking Signal 1-3 V=RGB, 0-0.4 V=Composite 75 ohm
• 17 - masa sygnału Composite Video
• 18 - BLNKGND Blanking Signal Ground
• 19 - wyjście sygnału Composite Video
• 20 - wejście sygnału Composite Video / Luminance
• 21 - masa obudowy
