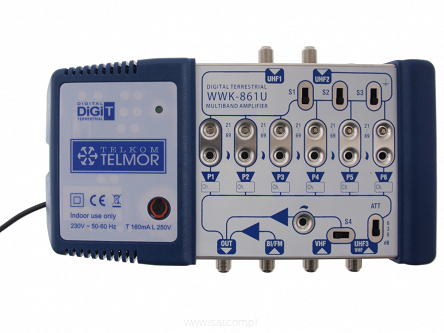

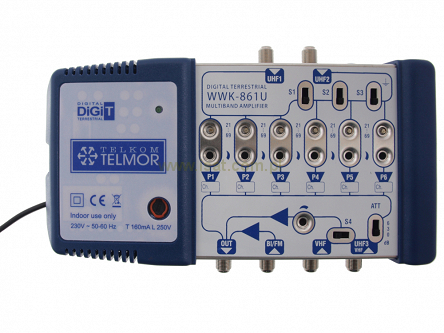

Wzmacniacz budynkowy WWK861U wielozakresowy, pełna regulacja

Trzy wejścia pasma UHF umożliwiające selektywne wzmocnienie do 6 sygnałów, 1 wejście UHF pasmowe, 1 wejście VHF oraz 1 wejście FM. Wzmacniacz umożliwia niezależne wzmocnienie 6 sygnałów pasma UHF, sygnałów pasma VHF oraz radiowych z zakresu FM. Automatycznie wykrywa obecność przedwzmacniaczy antenowych dołączonych do wejść UHF1, UHF2 i UHF3. Przystosowany do transmisji cyfrowej telewizji naziemnej, łatwa adaptacja w przypadku uruchomienia nowych stacji TV lub zmiany kanałów nadawania. Rozwiązania konstrukcyjne jakie zastosowano we wzmacniaczu pozwalają na stosowanie go w każdych warunkach odbioru występujących u użytkownika. Wzmacniacz łączy funkcje zwrotnicy oraz selektywnego wzmocnienia sygnałów wyjściowych co w praktyce oznacza to, że niezależnie od układu kanałów, kierunków odbioru oraz poziomów sygnałów, instalacja RTV z tym wzmacniaczem nie wymaga dodatkowych elementów takich jak: zwrotnica antenowa, sumator czy filtr kanałowy.
Sygnały TV z zakresu UHF, doprowadzone do dwóch wejść antenowych UHF1 i UHF2, kierowane są do zespołu przełączników umieszczonych na płycie czołowej. Przełączniki te przyporządkowują do poszczególnych wejść antenowych różne liczby torów kanałowych, a więc praktycznie liczby odbieranych programów TV. Podczas uruchamiania, filtry stroją się na częstotliwości pożądanego kanału (kanały 21-69), zaś regulatorem wzmocnienia ustawia się poziom sygnału. Wejście UHF3 jest wejściem uniwersalnym, do którego można podłączyć:

- antenę IV i V pasma
- antenę III, IV i V pasma (wejście VHF zostaje odłączone, wejście UHF3 staje się wejściem szerokopasmowym VHF+UHF)
- urządzenia dodatkowe (kamera z modulatorem, odbiornik satelitarny, itp.)

Zastosowanie:
Rozwiązania konstrukcyjne jakie zastosowano we wzmacniaczu WWK-860 pozwalają na stosowanie go w każdych warunkach odbioru występujących u użytkownika.  Wzmacniacz łączy funkcje zwrotnicy oraz selektywnego wzmocnienia sygnałów wyjściowych. Oznacza to, że niezależnie od układu kanałów, kierunków odbioru oraz poziomów sygnałów, instalacja RTV z tym wzmacniaczem nie wymaga dodatkowych elementów takich jak: zwrotnica antenowa, sumator czy filtr kanałowy.

Sygnały TV z zakresu UHF, doprowadzone do dwóch wejść antenowych UHF1 i UHF2, kierowane są do zespołu przełączników umieszczonych na płycie czołowej. Przełączniki te przyporządkowują do poszczególnych wejść antenowych różne liczby torów kanałowych, a więc praktycznie liczby odbieranych programów TV. Podczas uruchamiania, filtry stroi się na częstotliwości pożądanego kanału (kanał 21-69), zaś regulatorem wzmocnienia ustawia się poziom sygnału.

Wejście UHF3 jest wejściem uniwersalnym, do którego można podłączyć:
- antenę IV i V pasma, lub
- antenę III, IV i V pasma (wejście VHF zostaje odłączone, wejście UHF3 staje się wejściem szerokopasmowym VHF+UHF), lub
- urządzenia dodatkowe (kamera z modulatorem, odbiornik satelitarny, itp.).

Dane techniczne:
- wejścia: FM; VHF; UHF1; UHF2; UHF3;
- zakres częstotliwości: FM (47÷108 MHz); VHF (174÷230 MHz); UHF (470÷862 MHz);
- wzmocnienie: FM -24 ±2 dB; VHF 35 ±2 dB; UHF 42 ±3 dB;
- regulacja wzmocnienia: -20 dB płynna;
- współczynnik szumów 3 dB;
- max. poziom wyjściowy: - 112 112 dBuV;
- impedancja wej./wyj. 75 Ohm /75 Ohm;
- temperaturowy zakres pracy: -10...+50°C;
- zasilanie / moc 230 V AC, 50 Hz/8 W;
- wymiary: 225x130x50 mm;
- masa: 0,75 kg;

Produkt polski- producent Telkom-Telmor.
