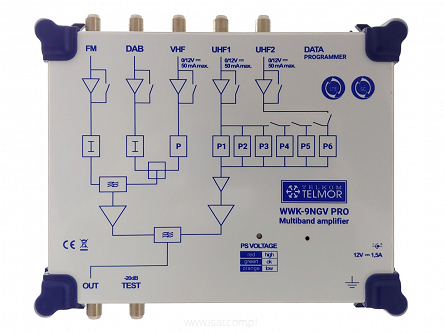

Wzmacniacz DVB-T2 Telmor WWK-9NGV PRO programowalny elektronicznie FM+DAB+VHF+2xUHF
- Dodaj recenzję:
- Kod: 1968
-
Dostępność: Brak
WWK-9NGV PRO to programowalny wzmacniacz wielozakresowy nowej generacji renomowanego polskiego producenta - firmy Telkom-Telmor.
WWK-9NGV PRO przeznaczony jest do stosowania w instalacjach antenowych do odbioru programów naziemnej telewizji cyfrowej (DVB-T / DVB-T2), w domach jednorodzinnych, rezydencjach, pensjonatach, hotelach, ośrodkach wypoczynkowych, szkołach, szpitalach itd. Znajduje doskonałe zastosowanie w miejscach o trudnych warunkach odbioru gdzie odbierane sygnały (VHF, UHF) mają różne poziomy i pochodzą z różnych kierunków. W takich sytuacjach wzmacniacz wybierając żądane kanały, wyrównuje ich poziomy, wzmacniania i zsumowane przesyła dalej w instalację.
WWK-9NGV PRO to kontynuacja najnowszych osiągnięć TELKOM-TELMOR w dziedzinie wzmacniaczy kanałowych, wielozakresowych. Posiada wbudowane filtry 5G / LTE700 wykonane w technologii SAW oraz zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe. Dodatkowo, gdy poziom sygnału wejściowego jest zbyt wysoki, użytkownik ma możliwość pominięcia pierwszego stopnia wzmacniacza wejściowego lub międzystopniowego, wykorzystując zamontowane obejście tzw. by-pass.
Wzmacniacz przystosowany do pracy w pasmach DAB, FM, DVB-T (VHF i UHF).
W zestawie: wzmacniacz, zasilacz, instrukcja obsługi, 2x terminator F 75ohm.
Cechy produktu:
- przystosowany do odbioru sygnałów naziemnej telewizji cyfrowej DVB-T / DVB-T2
- zalecany do obsługi instalacji zbiorowych RTV oraz antenowych systemów zbiorczych w budownictwie wielorodzinnym (AIZ),
- możliwość bay-pass’u stopnia wejściowego i środkowego wzmocnienia dla sygnałów z dużym poziomem (na wejściu),
- selektywne wzmacnianie sygnałów z sześciu klastrów UHF, jednego VHF (automatyczna pułapka w torze DAB ustawiana na aktualnie wybrany kanał VHF-DVB-T),
- wbudowane zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe,
- zamontowane filtry 5G / LTE 700MHz na wejściach UHF,
- programowanie i regulacja za pomocą programatora URC100 - brak w zestawie (wejście USB na górze urządzenia oznaczone jako DATA)
- zasilanie przedwzmacniaczy dla anten VHF oraz UHF 0 / 12 VDC
Specyfikacja techniczna:
|
TYP |
WWK-9NGV PRO |
|||||
|
Wejścia |
BI / FM | VHF DAB | VHF DVB-T | UHF1 | UHF2 | |
|
Zakres częstotliwości pracy |
MHz |
87,5-108 | 174-230 | 174-230 | 470-694 | |
|
Możliwa kombinacja filtrów |
/ |
/ |
/ | / | 6 | 0 |
| 5 | 1 | |||||
| 4 | 2 | |||||
| 3 | 3 | |||||
| Programowalne zespoły filtrów | -- | -- | -- | 1 kanał (7MHz) | 1...6 kanałów (8...48MHz) | |
|
Wzmocnienie |
dB |
40/30 | 40/30 | 44/24 | 44/30 | |
|
Regulacja wzmocnienia |
dB |
20 | ||||
|
Selektywność |
dB |
- |
- |
> 20 ±7MHz |
> 16 ± 16MHz |
|
|
dB |
8 | |||||
|
Minimalny poziom wejściowy |
dBuV |
50 | ||||
|
Maksymalny poziom wyjściowy (DIN 45004B) |
dBuV |
112 | ||||
| Tłumienie odbić od wejścia | dB | 10 | ||||
| Zasilanie przedwzmacniaczy | V/mA | - | - | 0/12V 50mA | ||
| Impedancja wejściowa / wyjściowa | Ohm | 75 / 75 | ||||
|
OGÓLNE |
||||||
| Temperatura pracy | st. C | -5...+50 | ||||
| Napięcie pracy | V AC / Hz | 230 / 50-60 | ||||
| Pobór mocy | VA | 13 | ||||
| Typ złącz | / | F | ||||
| Wymiary | mm | 220 x 180 x 50 | ||||
| Waga | kg | 0,55 | ||||
| Opakowanie | / | karton | ||||
