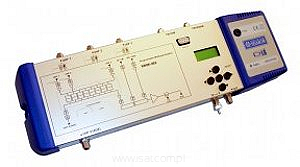

Wzmacniacz wielozakresowy Telmor WWK-982 programowalny do instalacji DVB-T
- Dodaj recenzję:
- Kod: 1966
-
Dostępność: Brak
Programowany wzmacniacz wielozakresowy WWK-982 przeznaczony jest dla instalacji antenowych do odbioru naziemnych programów TV analogowych oraz cyfrowych (DVB-T) w domkach jednorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szkołach, szpitalach, itp.
Wzmacniacz dedykowany jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z kilku kierunków. Zastosowanie wzmacniacza umożliwia odbiór tych sygnałów, wyrównanie ich poziomów oraz wzmocnienie. Wzmacniacz dla wejść UHF1 - UHF3 posiada 8 niezależnych filtrów/torów kanałowych z których każdy może pracować z regulowaną szerokością od 8 do 48 MHz (1...6 kanałów TV). Funkcja ta pozwala na dowolną konfigurację poszczególnych wejść UHF i dopasowanie ich do warunków odbioru sygnałów TV w miejscu instalacji. Wzmacniacz posiada możliwość zapisu aktualnych ustawień/konfiguracji. Do tego celu wykorzystuje się złącze RS-232, do którego można podłączyć czytnik kart SD (osobna pozycja). Na karcie można dokonać zapisu parametrów, które mogą być wykorzystane do programowania innych wzmacniaczy WWK-982 w bliźniaczych instalacjach tego samego rejonu działania anteny nadawczej (osiedle, dzielnica, mała miejscowość). Wzmacniacz WWK-982 może być stosowany samodzielnie – jako część instalacji multiswitchowej lub część prostej stacji czołowej (AiZ). Wzmacniacz przeznaczony jest do pracy wewnątrz pomieszczeń.
Najważniejsze cechy:
- Wzmacniacz dedykowany do zbiorowych instalacji antenowych
- Niezależne, selektywne wzmocnienie dla 8torów/filtrów kanałowych w paśmie UHF
- Możliwość rozszerzenia toru kanałowego od 1..6 kanałów (8...48MHz)
- Możliwość zapisu aktualnych parametrów konfiguracji za pomocą czytnika kard SD
- Zasilania przedwzmacniaczy antenowych dla wejść UHF1-UHF3
- Wbudowana sygnalizacja stanu pracy zasilania przedwzmacniaczy antenowych
- Przystosowany do transmisji sygnałów analogowej oraz cyfrowej telewizji naziemnej–DVB-T
- Bardzo niski pobór mocy
- Bardzo prosta instalacja i uruchomienie
Specyfikacja techniczna:
|
TYP |
WWK-982 |
||||||
|
Wejścia |
BI/FM |
VHF |
UHF1 |
UHF2 |
UHF3 |
UHF4 |
|
|
Zakres częstotliwości pracy |
MHz |
47-108 |
174-230 |
470-862 |
470-862 |
||
|
Możliwe kombinacje ustawień kluczy S1-S4 dla wejść UHF1 - UHF3 |
/ |
/ |
/ |
2 |
3 |
3 |
/ |
|
2 |
5 |
1 |
|||||
|
2 |
6 |
0 |
|||||
|
5 |
0 |
3 |
|||||
|
7 |
0 |
1 |
|||||
|
8 |
0 |
0 |
|||||
|
Wzmocnienie |
dB |
26±2 |
45±2 |
44±3 |
30±3 |
||
|
Regulacja wzmocnienia |
dB |
20±2 |
20±2 |
20±2 (dla każdego filtru) |
20±2 |
||
|
Regulacja wzmocnienia po sumowaniu torów |
dB |
- |
20±2 (dla sumy sygnałów) |
- |
|||
|
dB |
- |
- |
>22±20MHz |
- |
|||
|
Współczynnik szumów |
dB |
9 |
4 |
9 |
17 |
||
|
Maksymalny poziom wejściowy |
dBuV |
90 |
80 |
80 |
80 |
||
|
Maksymalny poziom wyjściowy |
dBuV |
114 |
114 |
||||
|
Selektywność dla f=fp±16Mhz |
dB |
- |
>14 |
- |
|||
|
Tłumienie niedopasowania |
dB |
10 |
8 |
8 |
|||
|
Programowana szerokość filtru |
/ |
- |
1…6 x kanałów (8…48MHz) |
- |
|||
|
Nierównomierność charakterystyki - szerokość filtru dla 1 kanału TV (8MHz) |
dB |
- |
maks 3 |
- |
|||
|
Nierównomierność charakterystyki - szerokość filtru dla 2…6 kanałów TV (8…48MHz) |
dB |
- |
maks 6 |
- |
|||
|
Punkt pomiarowy |
dB |
-20±2 |
|||||
|
Impedancja wejście / wyjście |
Ohm |
75 / 75 |
|||||
|
INNE |
|||||||
|
Zasilanie przedwzmacniaczy antenowych |
V DC / mA |
- |
0-12-24 / 50 |
- |
|||
|
Sygnalizacja zwarcia na wejściu |
/ |
- |
tak, dioda LED - kolor czerwony |
- |
|||
|
Temperaturowy zakres pracy |
K (st. C) |
-5...+50 |
|||||
|
Zasilanie / pobór mocy |
V AC / Hz |
230 / 50-60 |
|||||
|
Pobór mocy |
VA |
20 |
|||||
