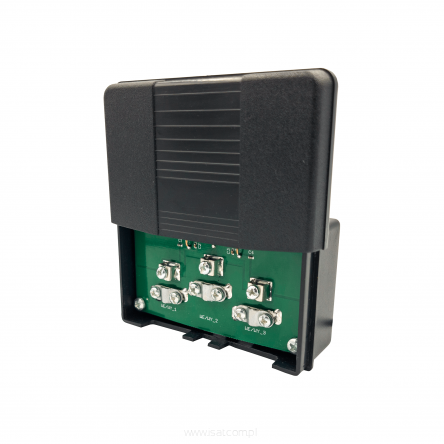

Sumator/ rozgałęźnik antenowy 1/2 SAR Barczak
- Dodaj recenzję:
- Kod: 1817
- Kod producenta: 5907799750572
-
- szt.
- Cena netto: 15,67 zł / szt. 19,28 zł / szt.
SAR to sumator lub rozgałęźnik antenowy skonstruowany na transformatorze odsprzęgającym.
Między zaciskami (WE/WY_1 / 2 / 3) istnieje przejście dla prądu stałego, co umożliwia zasilanie wzmacniaczy antenowych poprzez
kabel koncentryczny.
Uwaga! W przypadku zasilania wzmacniacza tylko jednej z anten należy przeciąć zworę (Z1 lub Z2) w obwodzie
anteny bez wzmacniacza.
Możliwość pracy w dwóch trybach:
1. Sumator – sumowanie sygnału z dwóch anten RTV do jednego odbiornika.
2. Rozgałęźnik – rozdzielanie sygnału z jednej anteny do dwóch odbiorników RTV.
Dane techniczne:
pasmo odbioru: UKF-FM, VHF, UHF;
kanały: 1-60;
zakres częstotliwości: 1 - 694 MHz;
dopasowanie, współczynnik fali stojącej (VSWR): < 2,0;
tłumienie: do 4 dB;
ilość wyprowadzeń: 3;
rodzaj złącz: skręcane zaciski;
impedancja wejściowa: 75 Ohm;
impedancja wyjściowa: 75 Ohm;
materiał obudowy: ABS;
montaż na maszcie: opaska zaciskowa;
